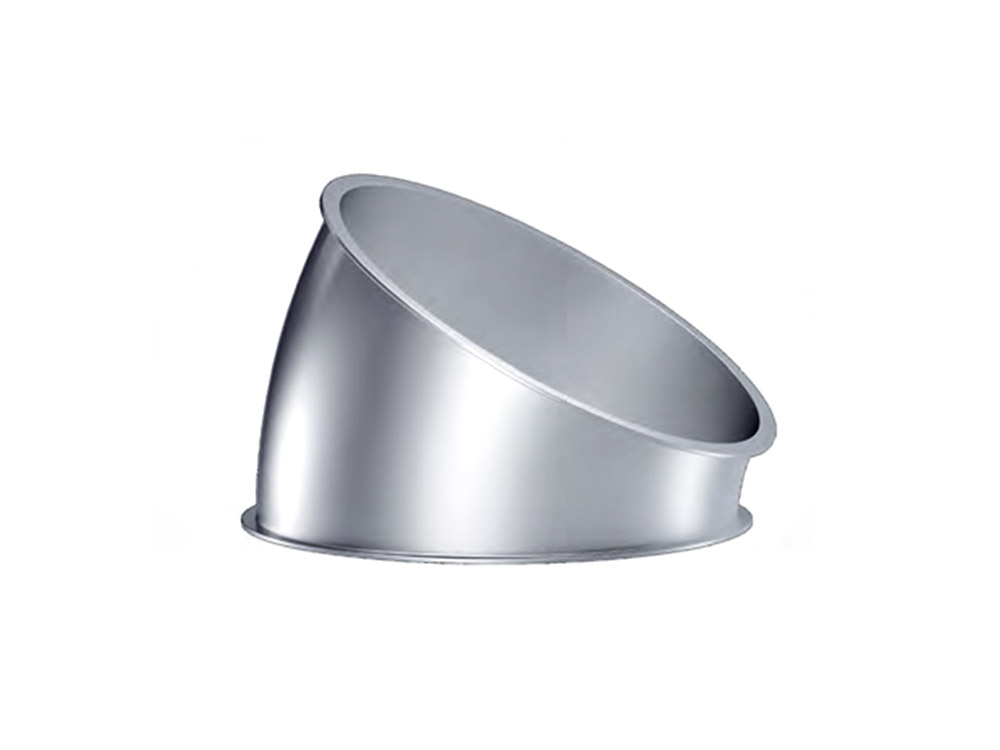

Сектор

Штампованные секторы изготавливаются с углом поворота: 15°, 30°, 45°.

Все типы секторов представлены как с отбортовкой под крепление хомутом, так и с отбортовкой для фланцевого соединения.

Основные параметры:

- толщина металла - 0,8 / 1 / 2 / 2,5 / 3 мм;
- угол поворота - 15°, 30°, 45°;
- внутренний диаметр для всех типов - 200 / 250 / 300 мм;
- внешний диаметр - 220 / 270 / 320 мм (под хомут), 260 / 310 / 360 мм (под фланец)

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА

оборудование изготовлено на полностью автоматизированных линиях, что гарантирует точность исполнения технологических отверстий (погрешность 0,003мм)

порошковая покраска

Технические характеристики штампованных секторов

b, мм	Угол поворота α °	Соединение под хомут		Соединение под фланец
		D, мм	d, мм	D, мм	d, мм
2 / 2.5 / 3	15	220	200	260	200
2 / 2.5 / 3	30	220	200	260	200
2 / 2.5 / 3	45	220	200	260	200
2 / 2.5 / 3	15	270	250	310	250
2 / 2.5 / 3	30	270	250	310	250
2 / 2.5 / 3	45	270	250	310	250
2 / 2.5 / 3	15	320	300	360	300
2 / 2.5 / 3	30	320	300	360	300
2 / 2.5 / 3	45	320	300	360	300
