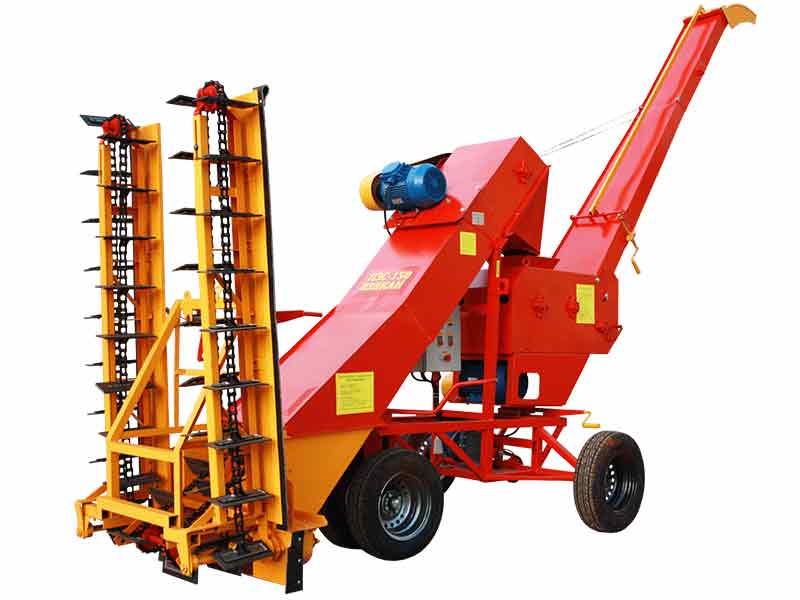

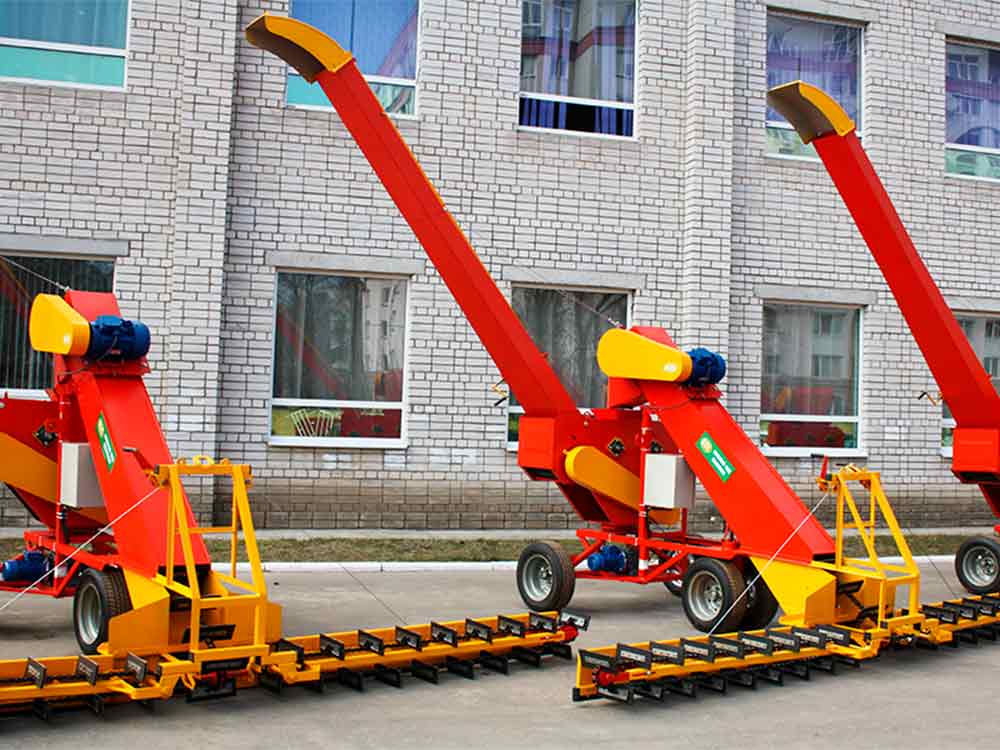

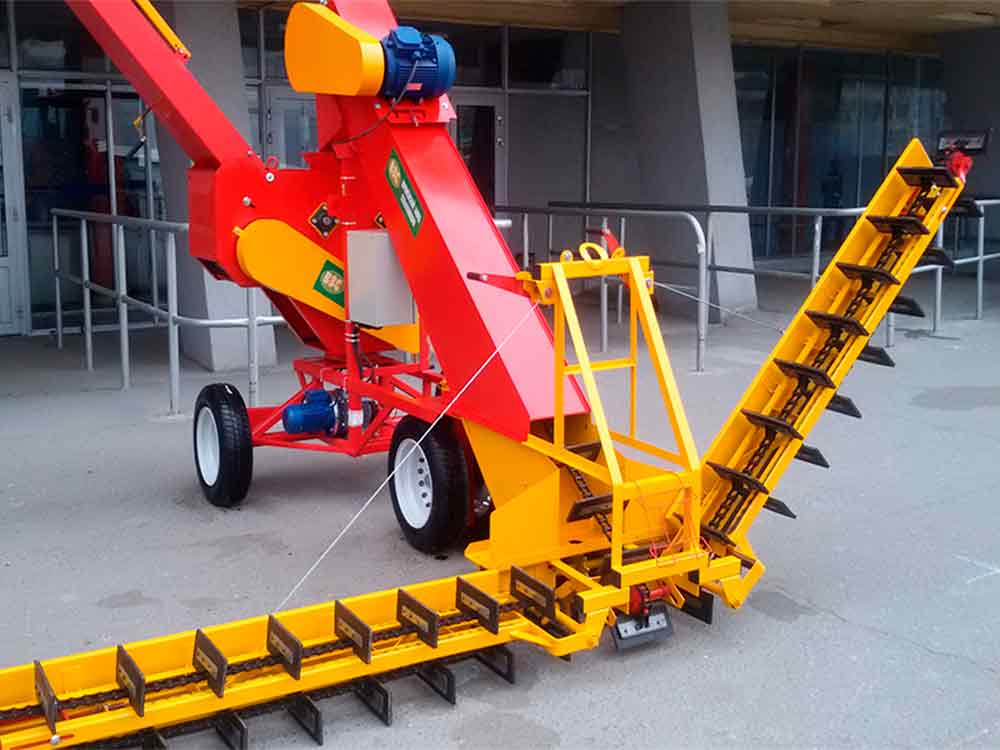

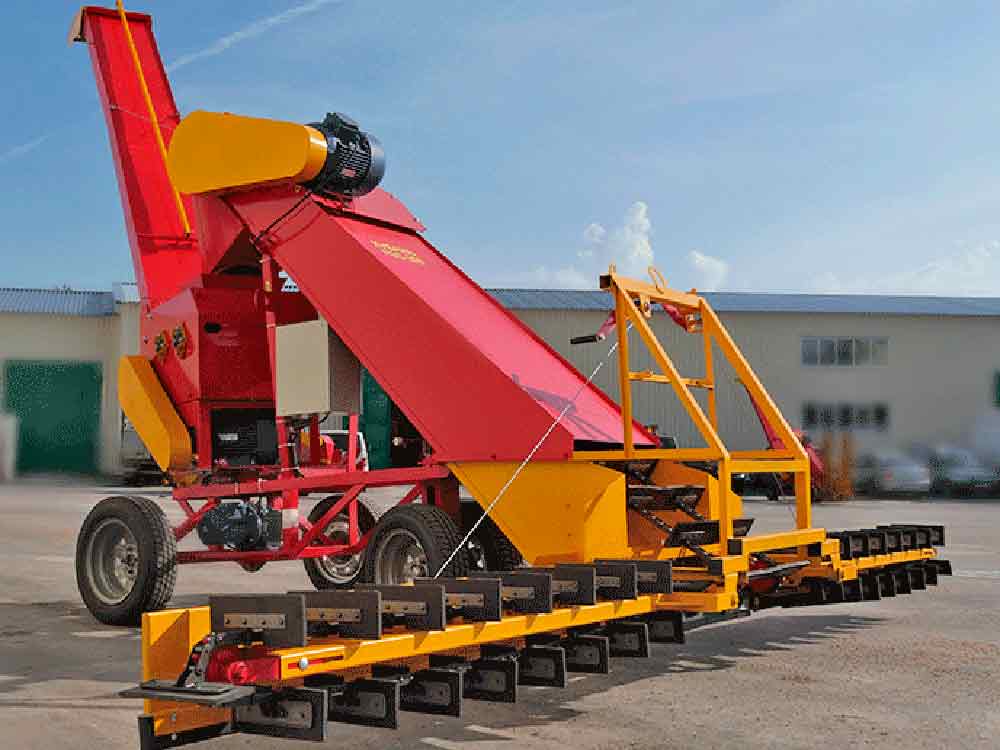

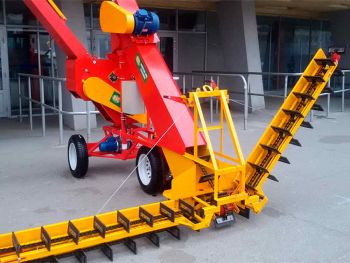

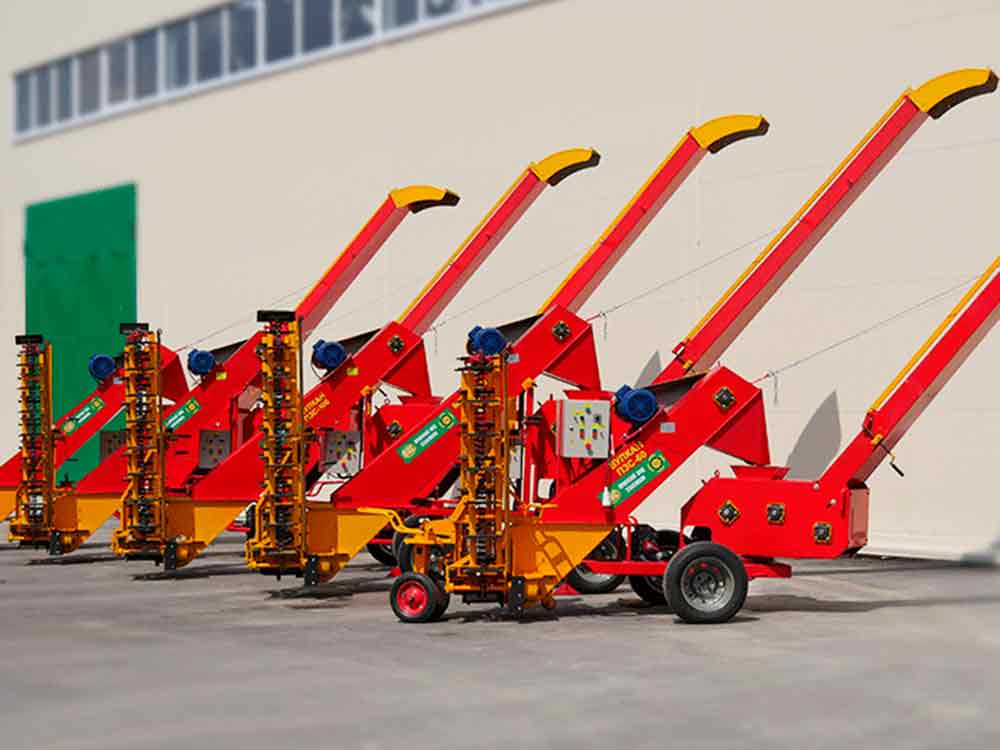

Зернометатели ПЗС
Зернометатели серии ПЗС предназначены для механизации погрузочно-разгрузочных работ на открытых токах и в зерноскладах.
Зернометатели можгут выполнять следующие технологические операции:
- загрузку и выгрузку зерноскладов
- погрузку зерна в транспортные средства с высотой борта до 4,2 м
- механическое перелопачивание (перебуртовку) зерна на открытых площадках и зерноскладах
- формирование бунтов из куч зерна, оставляемых транспортными средствами на площадках во время подвозки зерна от комбайна
- сепарацию зерна с отделением легких примесей
Использование машины не по назначению может привести к её поломке. В таком случае изготовитель ответственность за ущерб не несет.
Характерной особенностью зернометателей является возможность загрузки складов с высотой складирования зернового материала до 8 м, а также формирование высоких бунтов на площадках открытых токов с дальностью метания зерна до 25 м.
Поворот триммера метателя на 125° в обе стороны от продольной оси рамы дает возможность обеспечить:
- непрерывность процесса погрузки зерна в автомашины и в автопоезда
- распределение зерна при загрузке склада
- формирование бунтов с одним гребнем после двух проходов зернометателя
- рассредоточение зерна из бунта для просушки на площадке тока и формирование его (после просушки) снова в бунт
Зернометатель состоит из следующих узлов и механизмов
1 – Рама
2 – Транспортер
3 – Триммер
4 – Шасси
5 – Ход задний
6 – Питатель
7 – Лебедка
8 – Шкаф управления
9 – Труба триммера
| Наименование параметра | Значение параметра | |||
| 1 Модель зернометателя | ПЗС-80 | ПЗС-100 | ПЗС-150 | ПЗС-200 |
| 2 Тип | скребковый | скребковый | скребковый | скребковый |
| 3 Привод | электрический | электрический | электрический | электрический |
| 4 Производительность за 1 ч основного времени, т | 60 - 80 | 80 - 100 | 100 - 150 | 150 - 200 |
| 5 Масса машины сухая (конструктивная), с комплектом рабочих органов для выполнения технологического процесса, кг, не более | 780 | 790 | 865 | 950 |
| 6 Габаритные размеры, мм, не более (длина × ширина × высота) в рабочем положении, согласно ГОСТ 27999 | 6000×4800×4300 | 6600×4800×4300 | 6600×5000×4300 | 6600×5150×4300 |
| 7 Габаритные размеры в транспортном положении, мм, (длина × ширина × высота) | 3470×1620×2300 | 3470×1620×2300 | 3470×1620×2300 | 3470×1620×2300 |
| 8 Скорость передвижения, км/ч, | от 0 до 1,1 | от 0 до 1,1 | от 0 до 1,1 | от 0 до 1,1 |
| 9 Транспортная скорость на буксире, км/ч, не более | 5,0 | 5,0 | 5,0 | 5,0 |
| 10 Концентрация зерновой пыли, мг/м3, не более | 4 | 4 | 4 | 4 |
| 11 Максимальное усилие на органах управления Н, не более - на рукоятке подъема лебедок питателей - на рукоятке зажима ленточного тормоза - на включении муфты мотор-редуктора - на рычаге поворота передних колес - на рычаге перевода загрузочного транспортера из транспортного положения и обратно |
40 60 100 190 90 |
40 60 100 190 90 |
40 60 100 190 90 |
40 60 100 190 90 |
| 12 Дорожный просвет, мм | 200 | 200 | 200 | 200 |
| 13 Ширина колеи, мм, не более | 1385 | 1385 | 1385 | 1385 |
| 14 Ширина захвата, мм, не менее | 3500 - 6000 | 3500 - 6000 | 3500 - 6000 | 3500 - 6000 |
| 15 Угол поворота триммера на поворотной рамке, град | 220 | 220 | 220 | 220 |
| 16 Высота бросания зерна (по ГОСТ 25353), м, до | 7,0 | 7,0 | 8,0 | 7,0 |
| 17 Дальность полета зерна от точки забора (ГОСТ 25353), м, до | 21 | 23 | 25 | 25 |
| Триммер | ||||
| 18 Ширина ленты с ребрами, мм | 400 | 400 | 400 | 500 |
| 19 Длина ленты, мм | 2560 | 2560 | 2560 | 2560 |
| 20 Диаметр приводного барабана, мм | 300 | 300 | 300 | 300 |
