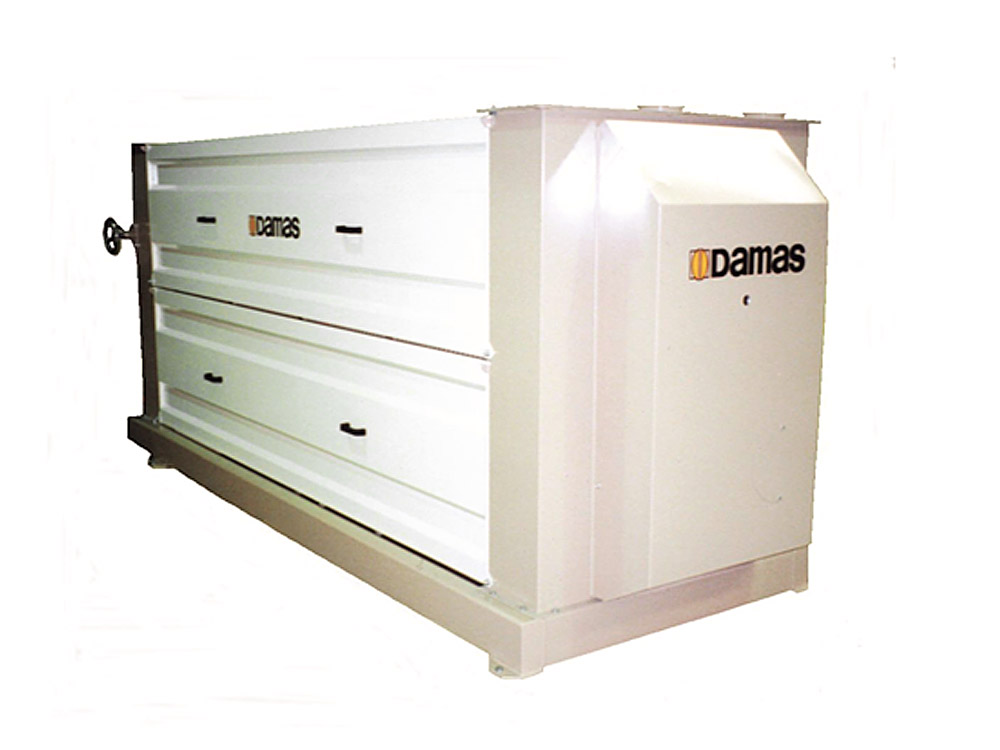

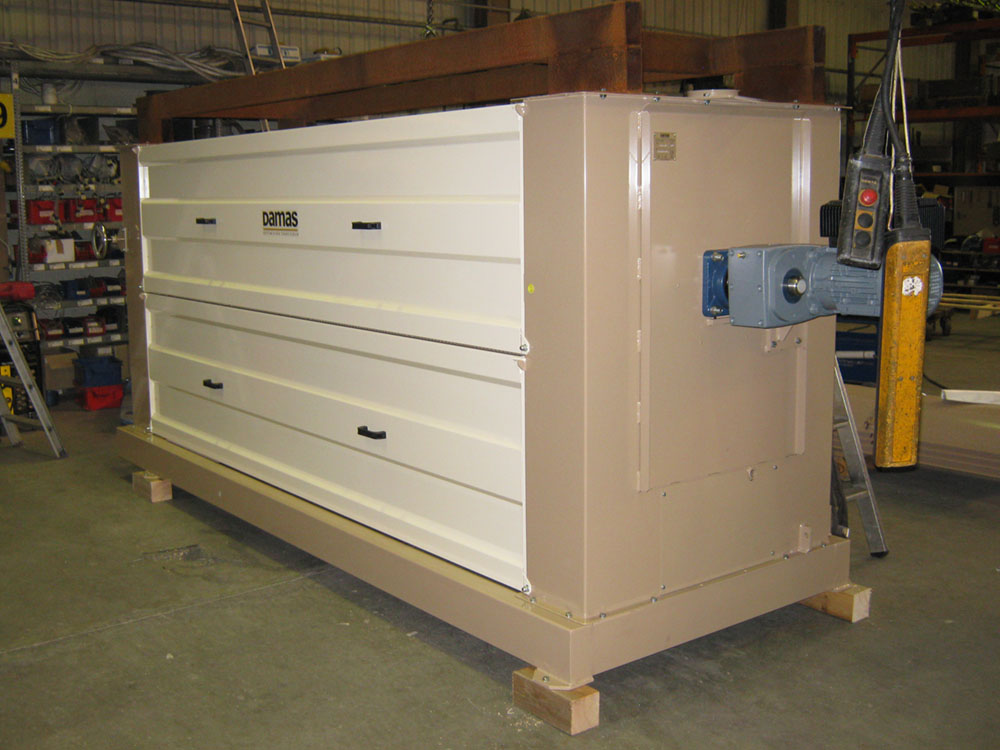

Триерная приставка HOTYP

В состав машины входят: триерные цилиндры, рама, приемники передние, приемники задние, контрприводы, электропривод.

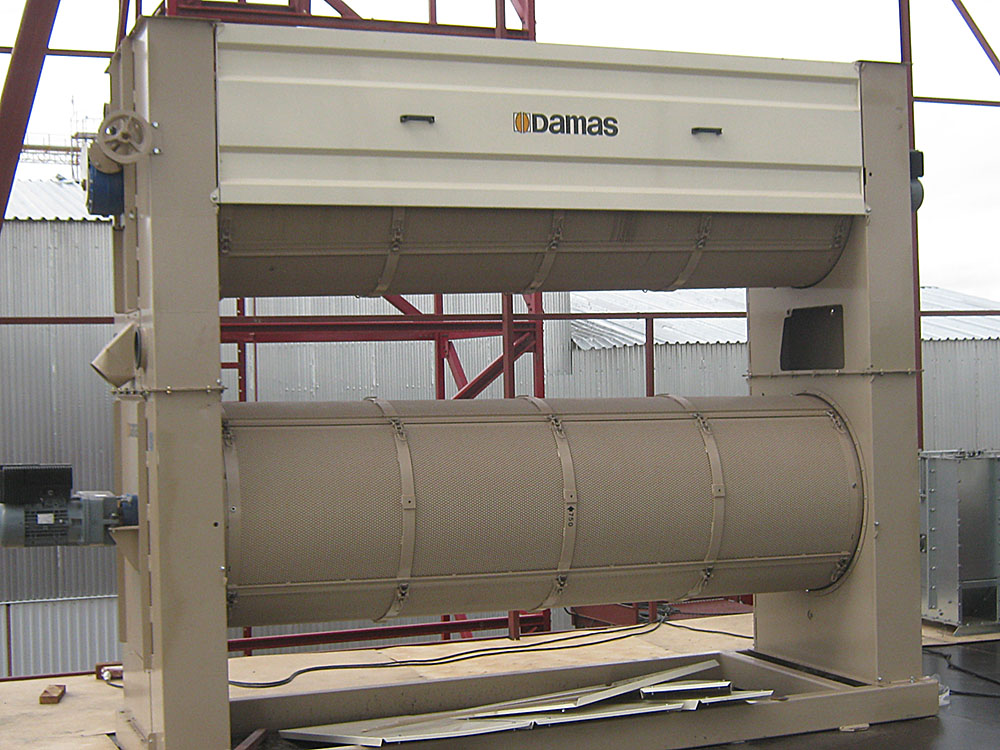

Основными рабочими органами машины являются триерные цилиндры.

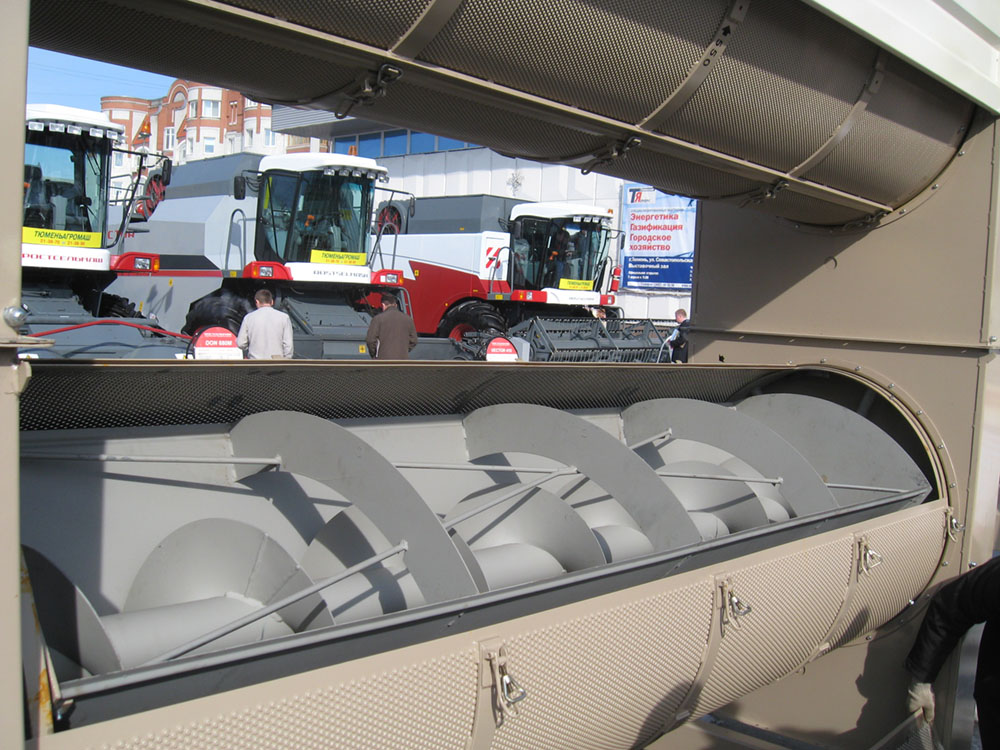

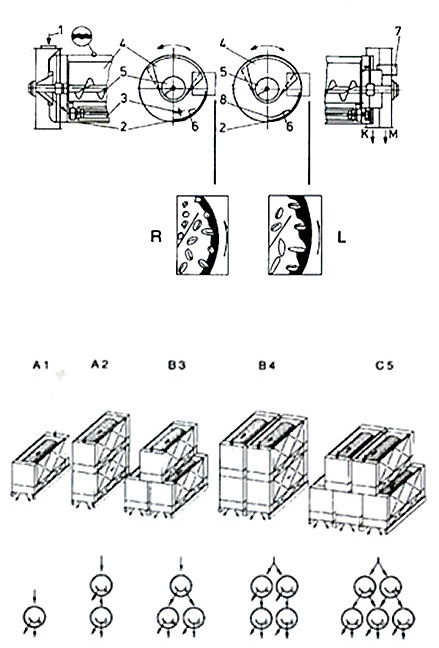

Принцип работы цилиндрического триера заключается в следующем: зерновая смесь поступает во вращающийся ячеистый триерный цилиндр (2) с одного конца (1) и постепенно перемещается к другому концу – выходу (K). При этом ячеистая поверхность увлекает вверх зерно или примеси, уложившиеся в ячейки. Поднявшись вверх, они выпадают в лоток (4)и шнеком (5) выводятся через горловину в приемник (K).
При работе верхний триерный цилиндр выделяет длинные примеси (L), нижний – короткие (R). Цилиндр, который выделяет длинные примеси, будем именовать овсюжным, а короткие – кукольным.

В овсюжном цилиндре ячеистая поверхность выбирает из зерновой смеси основной материал, так как диаметр ячеек больше среднего размера длины зерна основной культуры. Поднятые зерна основной культуры попадают в лоток со шнеком 4. Длинные примеси идут сходом. Для обеспечения нормальной работы триерных цилиндров необходимо, чтобы во время работы в цилиндре всегда был слой зерна на всем его протяжении. Поэтому в овсюжном цилиндре устанавливаются подпорные кольца-диафрагмы (8) на розетках, расположенных со стороны схода материала с цилиндра.
Технологический процесс на триерной приставке HOTYP 930 A 2 протекает следующим образом. Зерновая смесь, поступающая в распределитель, делится в нем на два потока.

Каждый поток обрабатывается сначала на верхнем – овсюжном, а затем на нижнем – кукольном цилиндре.
В овсюжном цилиндре ячейки выбирают зерно и короткую примесь и перебрасывают в лоток. Длинные примеси идут сходом по цилиндру через розетку в приемник и далее через течку-щит окончательно выводятся из машины. Зерно и короткая примесь подаются из лотка шнеком в приемник стояка и далее через течку стояка попадают в кукольный цилиндр.
В кукольном цилиндре короткие примеси перебрасываются ячейками в лоток, из которого шнеком подаются в течку-щит и выводятся с длинными примесями из машины. Очищенное зерно идет сходом по цилиндру и через розетку попадает в приемник, через который и выводится из машины.
В кукольном цилиндре ячеистая поверхность выбирает из зерновой массы короткие примеси, так как диаметр ячейки меньше средней длины основной культуры. Поднятые ячейками короткие примеси выпадают в лоток со шнеком. Основное зерно не укладывается по длине в ячейки и идет сходом по цилиндру.
Установка рабочей кромки лотка влияет на полноту разделения зернового материала, поэтому рабочая кромка лотка должна устанавливаться в начале зоны выпадения основного материала или коротких примесей.
С модульной системой Damas возможно использование цилиндров в различных комбинациях (см. А1 – С5). Без особого труда Вы можете собрать и разобрать батарею цилиндров. На выходящем модуле возможны два пути построения триерных цилиндров, что позволяет изменять производительность.
