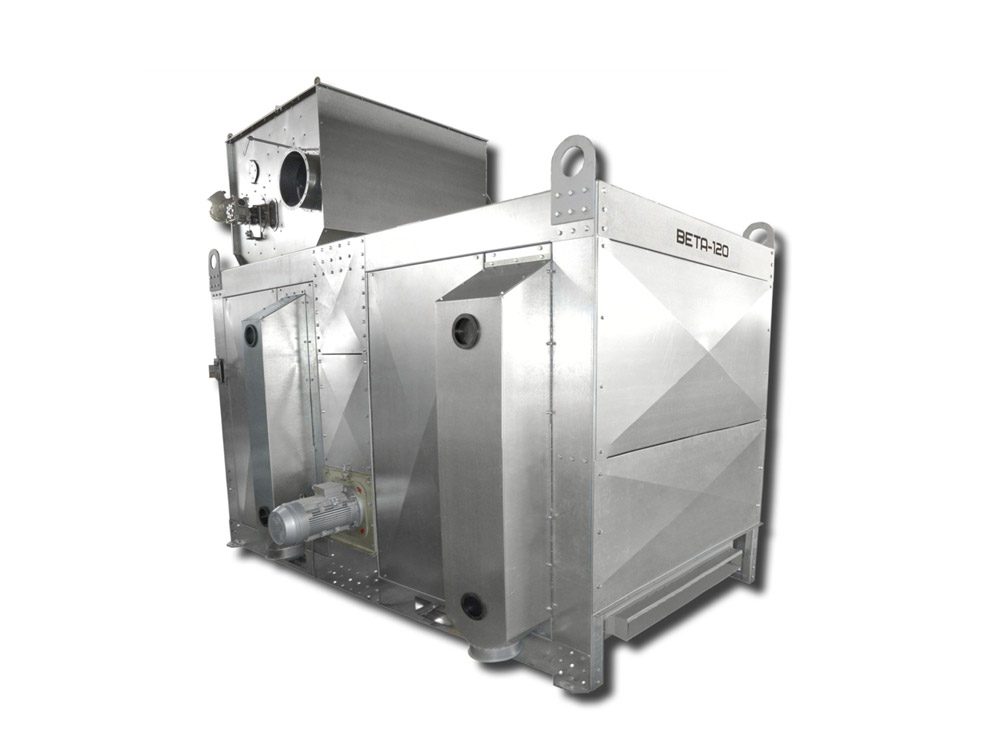

BETA 60, 120 - это универсальная решетная зерноочистительная машина, предназначена для очистки зерновых, зернобобовых, масличных культур.

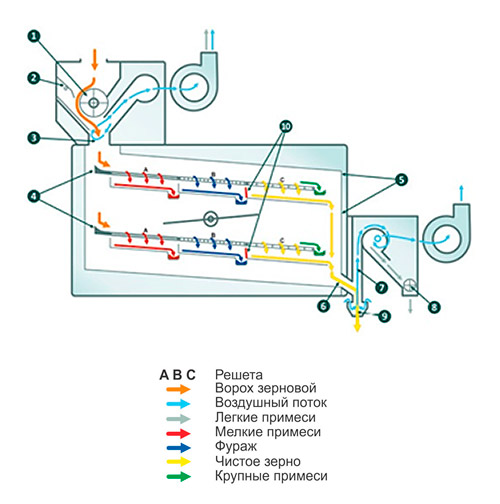

Сырье поступает на подающий ролик 1 и подающую каретку 2. На данном этапе сырье дозируется и поступает в аспирационный канал 3, где пропускается через поток воздуха. Воздушный поток удаляет легкие примеси и щуплое зерно. Из секции аспирации 3 сырье поступает в распределитель 4, расположенный в верхней части короба решетного стана 6, где равномерно распределяется на верхнем и нижнем решетных станах и непосредственно на решета.
Сырье, поступая на решетный ряд, первоначально проходит очистку от мелких примесей, проходя по решетам (А) с маленьким сечением отверстий. Далее попадает на решета (В), где отделяет уступающие по размерам зерна от основного продукта.
Зерновая масса двигается дальше и поступает на решета (С) с крупным сечением отверстий, где происходит очистка от крупных примесей. Зерно проходит через решета, попадая на лоток схода чистого зерна, а крупные примеси продвигаются дальше по решетам и попадают в лоток для крупных отходов.
Сырье из выгрузного отверстия верхнего решетного стана соединяется с сырьем 6 поступающим из нижнего решетного стана и обрабатывается в канале пост аспирации 7, где проходит через воздушный поток, удаляющий остатки легких примесей.
Затем воздушным потоком удаляются тонкие и легкие зерна. Аспирационные отходы выгружаются при помощи шнека 8.
Зерно основной культуры выгружается через соответствующие выгрузное отверстие 9.
С помощью клапанов 10 машина переключается с семенной на индустриальную очистку и наоборот.
Наименование | Ед. измерения | Значение | ||||
Марка | BETA 60 | BETA 120 | ||||
ТИП А | ТИП В | ТИП А | ТИП В | |||
Производительность | ||||||
BETA | ||||||
Индустриальная очистка | т/ч | 60 | 120 | |||
BETA | ||||||
Индустриальная очистка | т/ч | 60 | 120 | |||
Семенная очистка | т/ч | 6 | 12 | |||
Общая площадь сит | м2 | 6 | 12 | |||
Масса машины | кг | 1900 | 3000 | |||
Установочная мощность без учета системы аспирации | кВт | 3 | 5,5 | |||
Габаритные размеры Д/Ш/В | ||||||
ВЕТА | мм | 3700/2200/2760 | 4510/2200/2760 | 3760/2200/3360 | 4540/2200/3360 | |
ВЕТА | мм | 3950/2200/2900 | 4800/2200/2900 | 4040/2200/3495 | 4820/2200/3495 |
