Точечный фильтр для транспортного оборудования тип FP

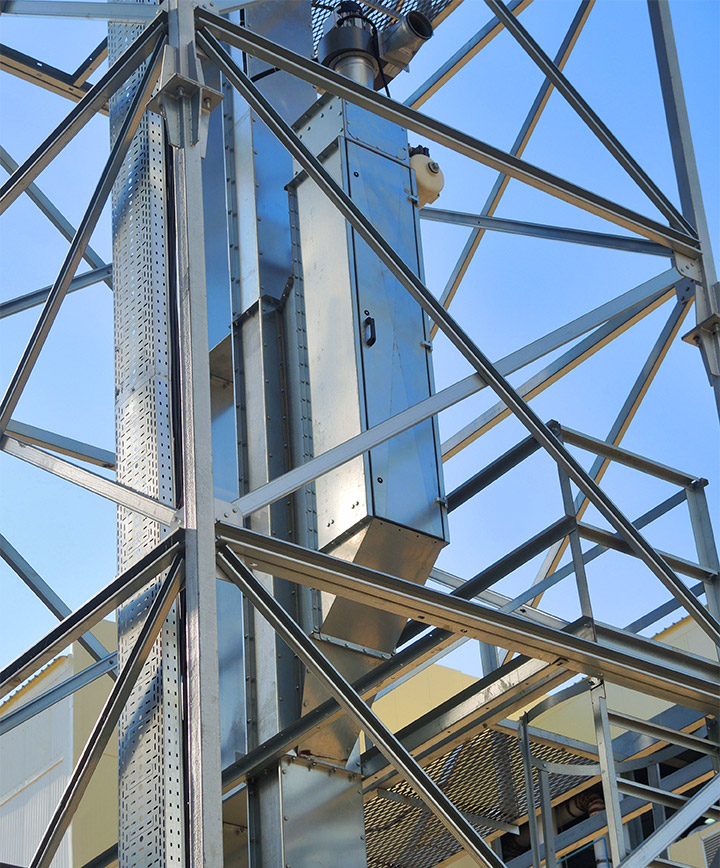

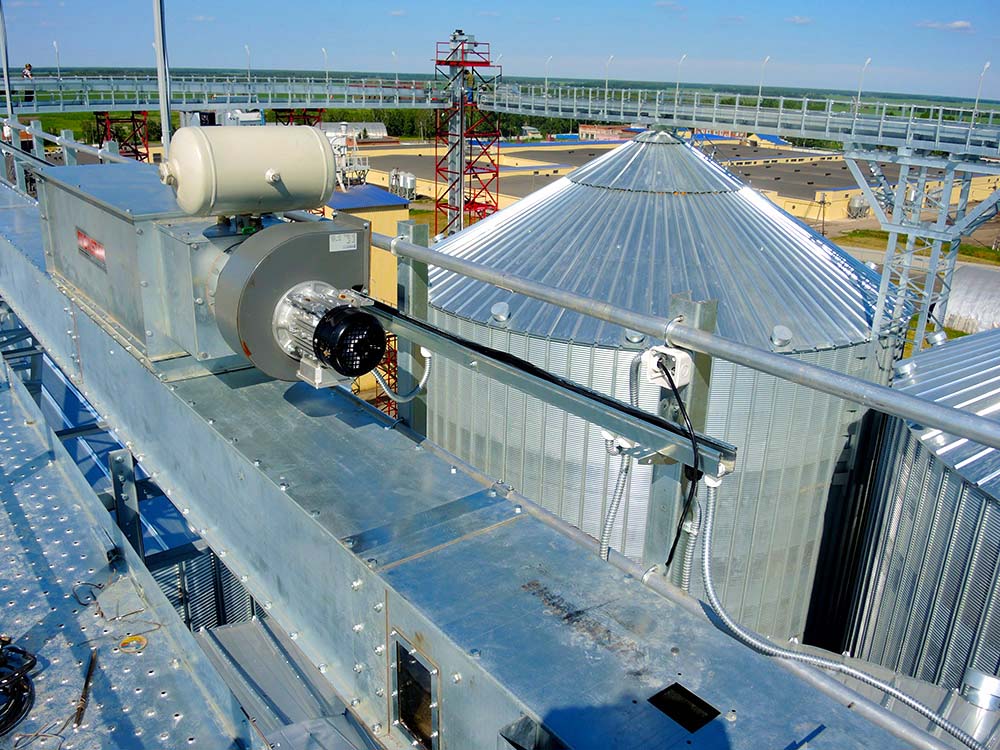

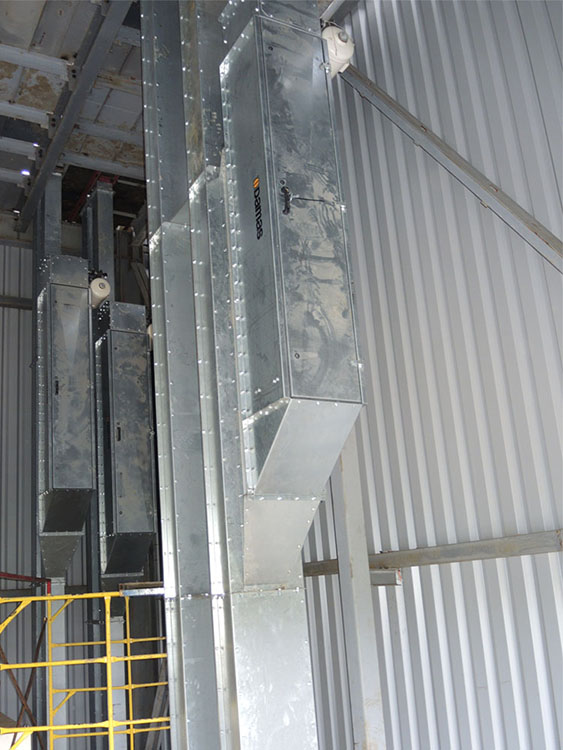

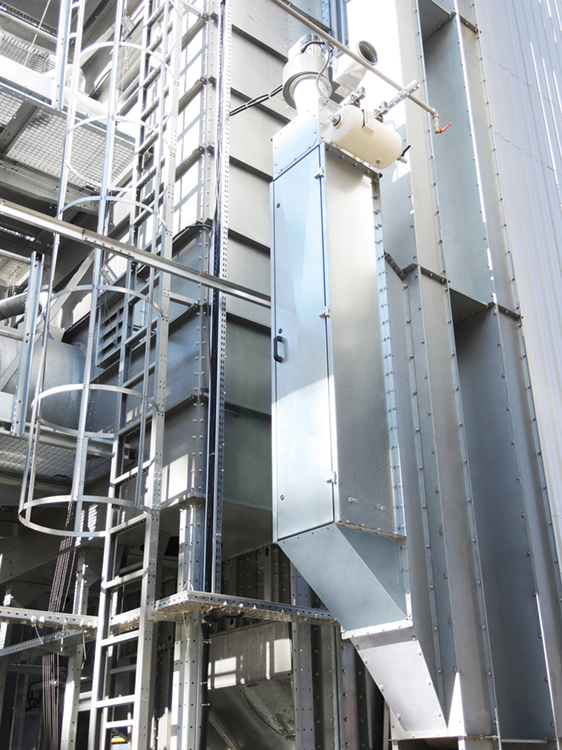

Точечный фильтр разработан для извлечения пыли, поднимаемой в результате движения зерна во время транспортировки или поднятия на высоту. Фильтр может монтироваться вертикально или горизонтально.
Точечный фильтр полностью автоматизирован для обеспечения оптимальной работы. Отделенная пыль может перенаправляться назад в поток продукта. Вентилятор, установленный на верхушке каждого модуля, направляет чистый воздух в выпускное отверстие.
Точечный фильтр является малогабаритным рукавным фильтром, предназначенным для удаления пыли из транспортного оборудования, которое работает с пыльными продуктами.

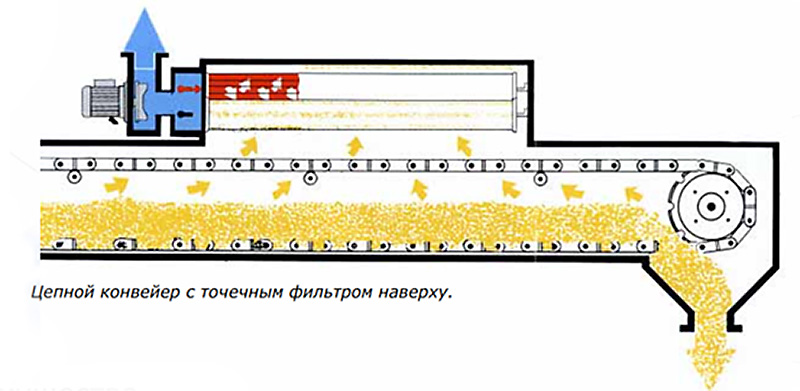

Точечный фильтр удаляет минимальное количество воздуха из плотно закрытого действующего устройства. Таким образом, создается слабое отрицательное давление, которое предотвращает проникновение частиц пыли через щели или отверстия. Вмонтированный вентилятор всасывает воздух через секцию фильтра, установленную непосредственно на устройстве. Пыль оседает на внешней стороне рукавов фильтра и попадет обратно в поток продуктов при автоматической очистке рукавов.
| Характеристики | FP-4 | FP-6 | FP-9 |
| Фильтр | |||
| Производственный стандарт Количество рукавов Длина рукавов Площадь фильтра Потребление сжатого воздуха Вес |
2,0 мм стальные пластины 4 шт 2,0 м 2,0-3,6 м2 20-28 нл/мин около 100 кг |
2,0 мм стальные пластины 6 шт 2,0 м 5,4 м2 30-40 нл/мин около 130 кг |
2,0 мм стальные пластины 9 шт 2,0 м 8,0 м2 45-60 нл/мин около 130 кг |
| Вентилятор | |||
| Тип Размер мотора |
FI-0.75 1,1 кВт |
FI-0.75 1,1 кВт |
FI-0.75 2,2 кВт |
| Мембранные клапаны | |||
| Число клапанов Размер Напряжение Температура эксплуатации |
2шт 1" 230 В перем. т/50 гц от -20 до +85 С |
2шт 1" 230 В перем. т/50 гц от -20 до +85 С |
3шт 1" 230 В перем. т/50 гц от -20 до +85 С |
| Редукционный клапан | |||
| Тип Размер |
Фильтр с регулятором 1/2" |
Фильтр с регулятором 1/2" |
Фильтр с регулятором 1/2" |
| Контрольные | |||
| Производитель Тип |
Дамас А/С FI-3-S |
Дамас А/С FI-3-S |
Дамас А/СFI-3-S |
