Воздуховоды

Воздуховоды в системе аспирации предназначены для удаления запыленного воздуха из транспортно-технологического оборудования и рабочей зоны. Для устранения пылевыделений используются системы аспирации с разветвленной сетью воздуховодов. Установка аспирационных систем производится на предприятиях по хранению и переработке зерновых продуктов, комбикормовых заводах, мукомольных предприятиях.

Тип систем аспирации выбирается в зависимости от принятой компоновки технологического оборудования, подлежащего аспирации.

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА

оборудование изготовлено из оцинкованной стали с покрытием от 275 до 450 гр./кв.м.

оборудование изготовлено на полностью автоматизированных линиях, что гарантирует точность исполнения технологических отверстий (погрешность 0,003мм)

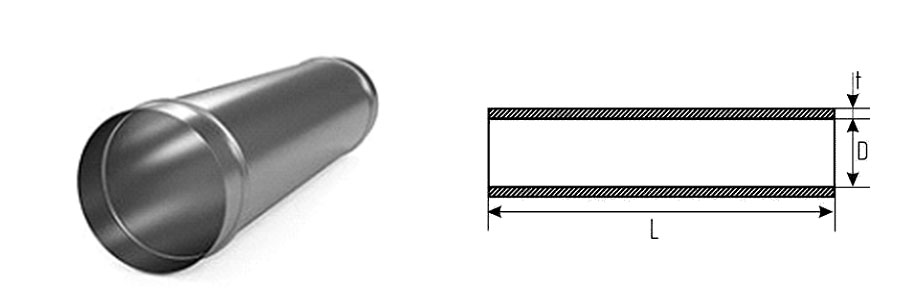

ООО «ASG» осуществляет поставку круглых стальных оцинкованных воздуховодов с диаметрами сечения: 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600. Толщиной стенок: 0,5мм; 0,7мм; 1,0мм; 1,2мм; 1,4мм.

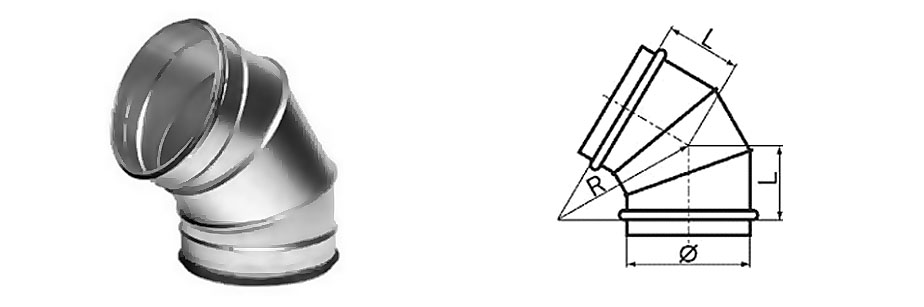

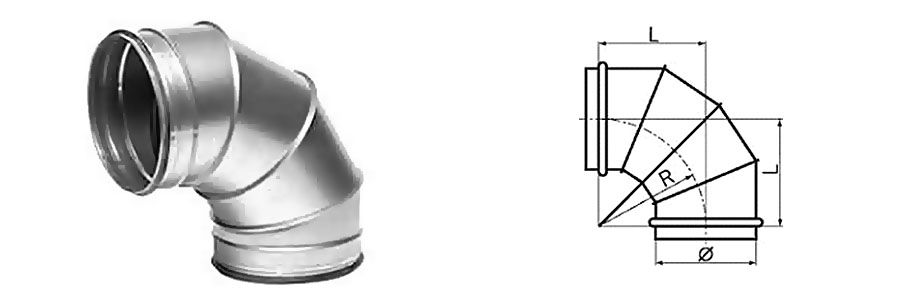

Отвод круглый
α — Угол отвода (90°, 60°, 45°, 30°, 15°)
Ø — диаметр отвода

Отвод 90°

Отвод 60°

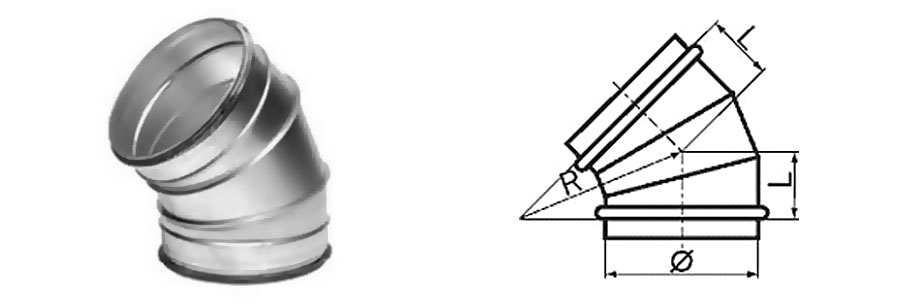

Отвод 45°

Отвод 30°

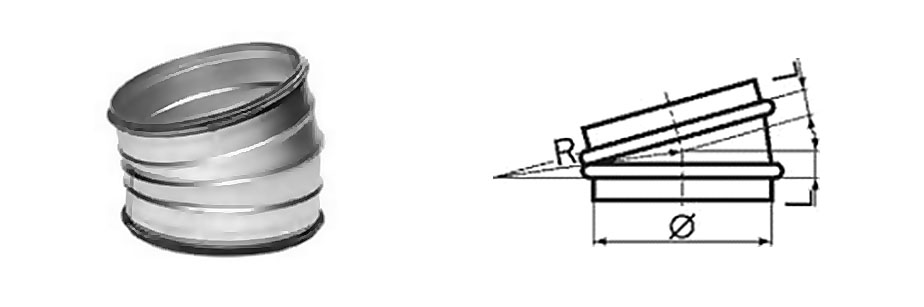

Отвод 15°

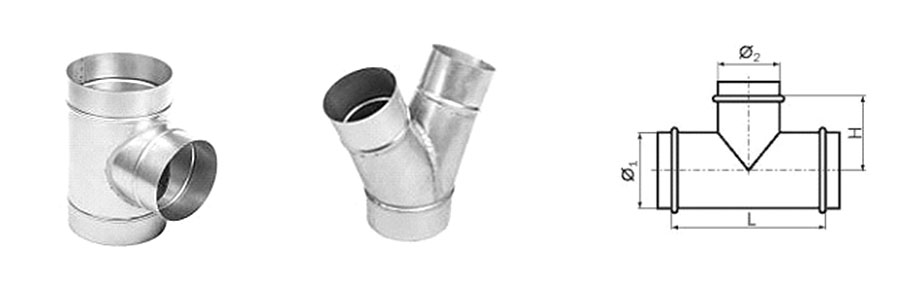

Тройник круглый
L — Длина
H — Высота
Ø₁ — Диаметр ствола
Ø₂ — Диаметр ответвления

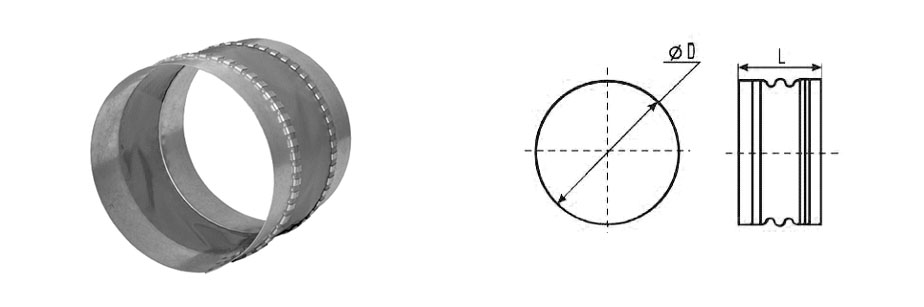

Гибкая вставка
Предназначена для исключения передачи вибрации от вентиляторов или вентиляционных установок, а также для частичной компенсации температурной деформации.
